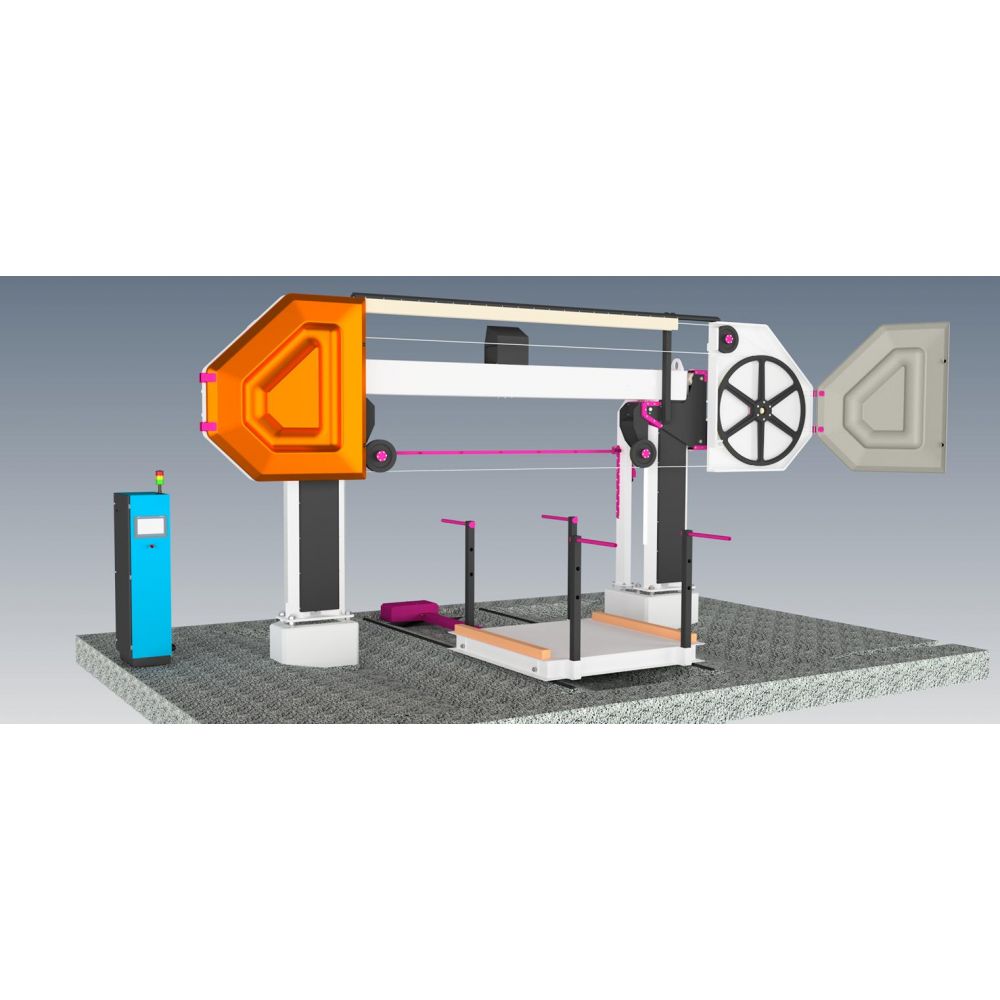

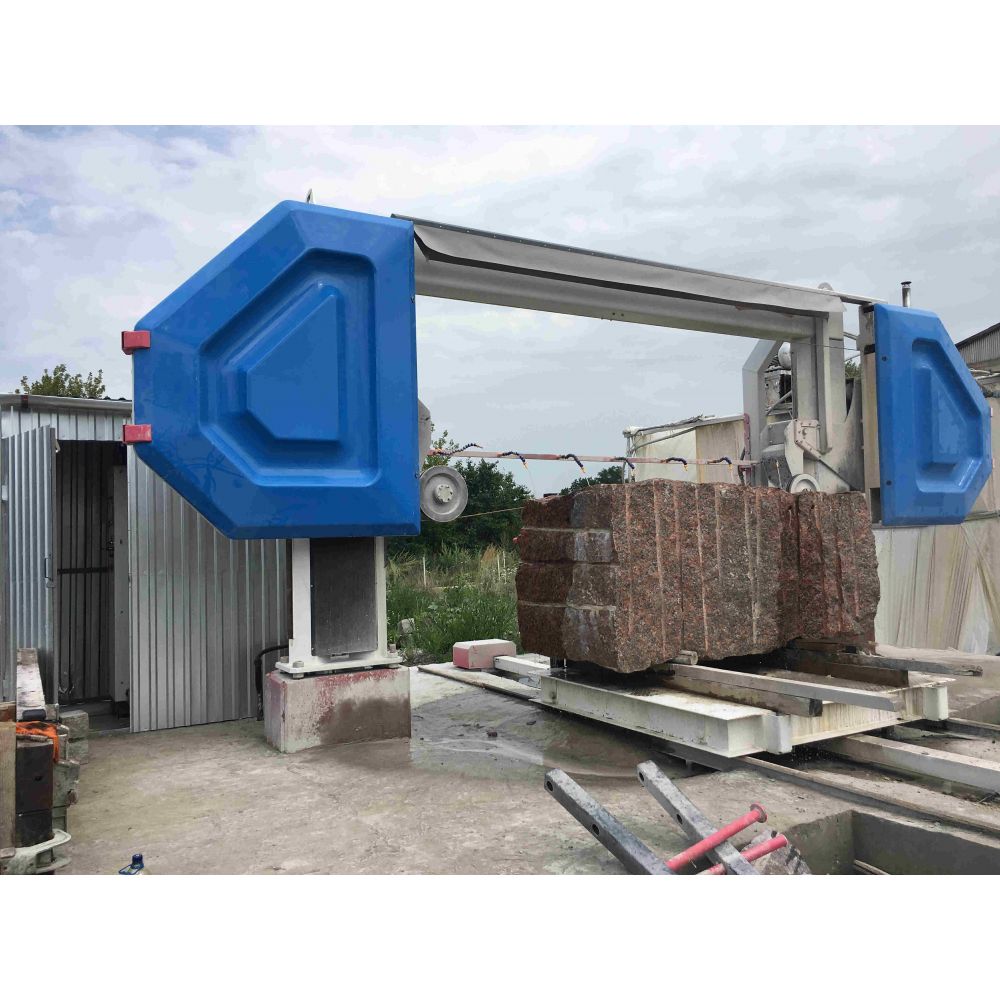

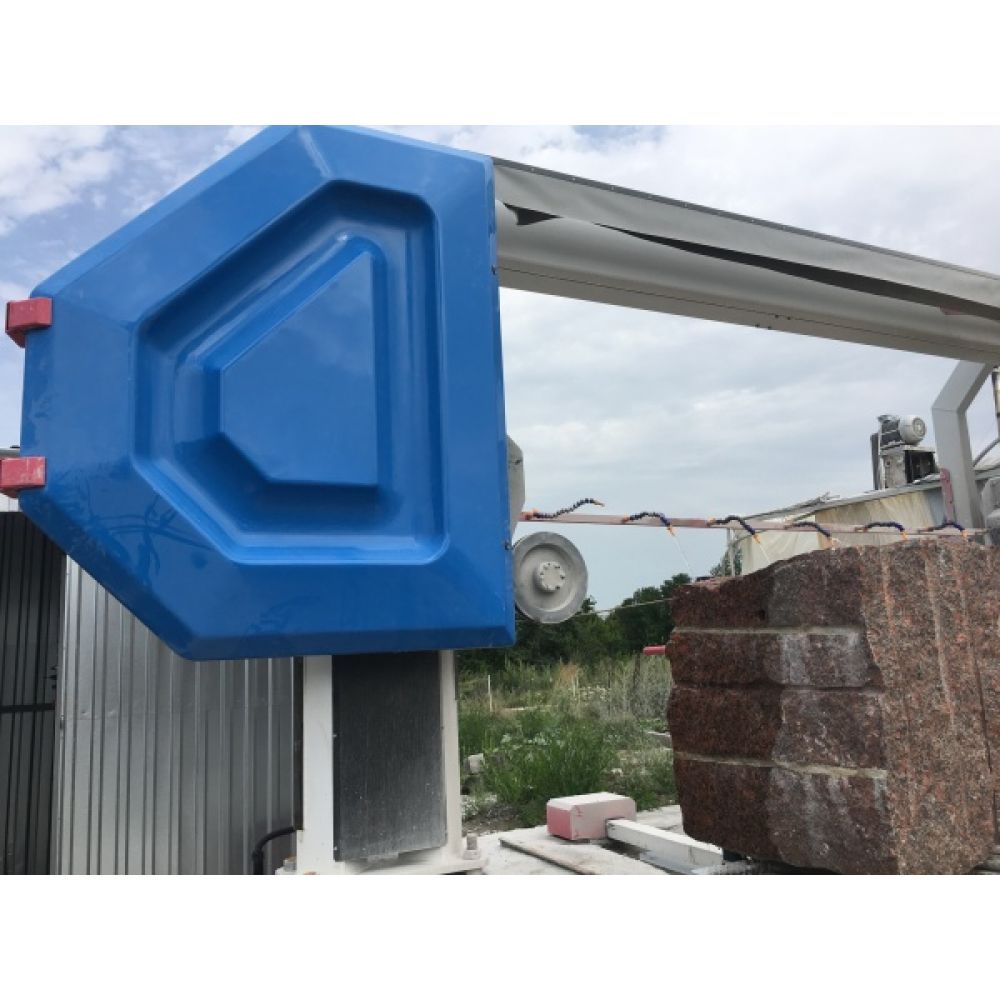

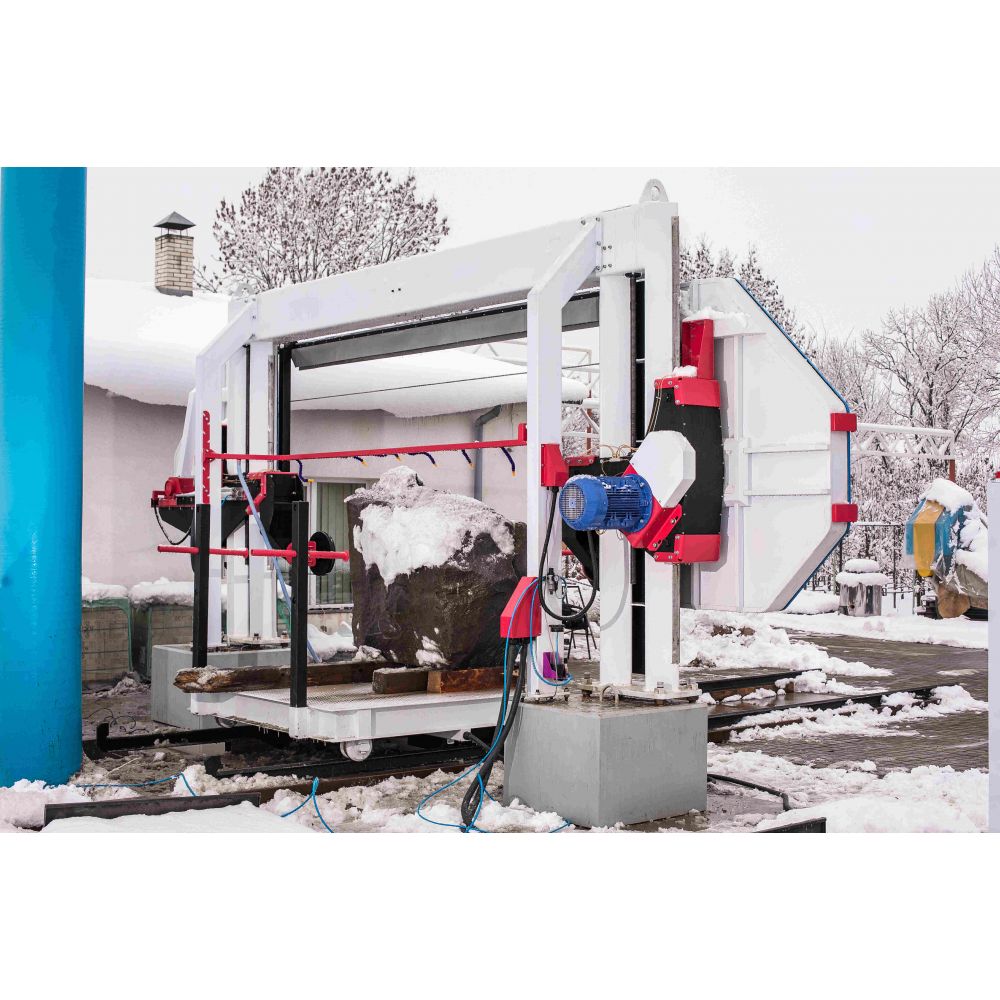

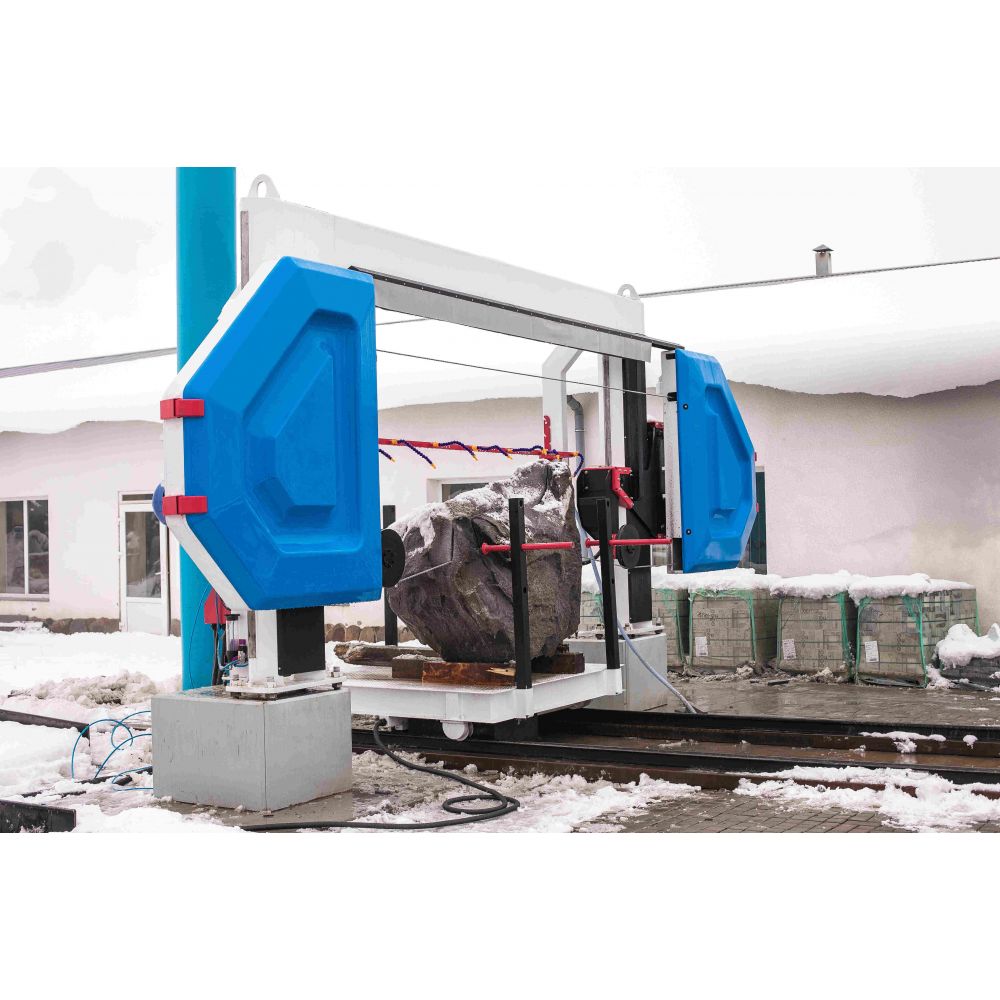

Монотросовый станок - 1800 x 2600 - ЧПУ (CNC)

Монотросовий верстат - 1800 x 2600 - ЧПУ (CNC) використовується для розпилювання блоків з природного каменю таких як граніт, мармур так само і для розпилювання блоків зі штучного каменю. Даний верстат працює в автоматичному режимі використовуючи для розпилювання кам'яних блоків алмазний трос (канат). Автоматичне визначення дуги троса і можливість різання певної дугою (захищає трос від зайвої дуги і подальшого обриву, пошкодження троса і футіровкі). Також верстат має повністю автоматизовану систему змащення, безконтактактний датчик води, кілька режимів дорезанія дуги троса в кінці різання слабкі. Всі напрямні є знімними, змонтованими на профрезерование балки - що дає безвідмовну роботу верстата і забезпечує легку, і безболісну заміну зношених напрямних. Висока точність різання і продуктивності верстата досягається за рахунок жорсткої конструкції в поєднанні з пневматичною системою натягу троса і автоматичного управління верстатом.

Наші тросові верстати оснащені італійськими шліфувати-катаними гвинтами, італійськими редукторами, німецькими зубчастими ременями і шківами, шведськими підшипниками, якісної витривалою електронікою.

Технічні характеристики:

Діаметр коліс приводу троса: 1550 мм + 380 мм колеса розширювачі

Діаметр коліс напрямних: 380 мм

Хід мм. по осі - X: 2700 мм

Хід мм. по осі - Z: 1820 мм

Максимальні розміри сляба:

вертикальний рез, вигнутий рез 1800 х 2600 мм

при знятому модулі напрямних коліс троса 1800 х 3700 мм

горизонтальний рез, вигнутий рез 2600 * 2600 мм

Діаметр ріжучого троса: 8.8-11мм

Довжина ріжучого троса: 17800 мм

Тип натяжки троса: лінійні рейкові напрямні, пневмоцилиндр

Зусилля натяжки троса: 80 - 640 кг

Діапазон довжин троса, враховуючи натяжку: 16600 - 17800 мм

Контроль ДУГИ троса: автоматично, енкодером

Розмір воза: 2000 х 2000 мм

Максимальна вага блоку: 38 т

Ведучий двигун: 11 кВт

Система управління: ЧПУ CNC- 4 осі (X, Z, B, C), сервоприводи

Тип переміщення по осі - X (горизонтальне переміщення):

шліфовані рейки з роликам, трапецеїдальний гвинт, сервопривід

Тип переміщення по осі - Z (вертикальне переміщення):

футірованая станина AISI 304 з роликами, трапецеїдальний гвинт, сервопривід

Тип переміщення по осі - B (поворот направляючих роликів):

черв'ячний редуктор, сервопривід

Тип переміщення по осі - C (горизонтальне переміщення підтримувальних роликів):

черв'ячний редуктор, трапецеїдальний гвинт, асинхронний двигун, хромовані штоки, лінійні підшипники ковзання

Продуктивність: 0.5 - 1,7 м.кв. / год. (Граніт); 1 - 2,5 м.кв. / год. (Мармур)

Призначення: криволінійна різка, різка слябів

Зовнішні габарити: Ш 8320 х Д 6000 х В 4220

Вага: 4000 кг

Тиск води в системі: 2 - 4 бар

Споживання стисненого повітря: тиск 5 - 7 бар., Витрата 50 - 100л. / Хв

Загальна потужність: до 15 квт. 3 фази / 380 вольт, 50 Гц

Можливі додаткові опції за запитом:

додаткові верхні підтримують ролики 380мм. для троса (2шт.- можна обходитися нижніми - переставляючи їх періодично вгору);

хід воза + 3000мм. На гвинта;

подовження рейок при самохідної возі +4500 мм;

самохідний віз (редуктор під возом з серводвигуном + енкодер з зубчастої рейки з зоні роботи);

Поворотний стіл 0 - 360град., Сервопривід, безлюфтовий редуктор, інтерпольованого вісь,

вантажопідйомність 38 тонн (додатково врахована заміна CNC на 5 осей);

фіксована вісь-В (ролики стабільно зафіксовані, повертаються в ручну 0/90 градусів). Дана опція підтримує фігурне різання

реалізовано у деяких італійських виробників, здешевлює вартість верстата, поворот роликів потрібен при горизонтальному розрізі.

автоматика SIEMENS.

Чи не є публічною офертою. Уточнюйте ціни у менеджерів
