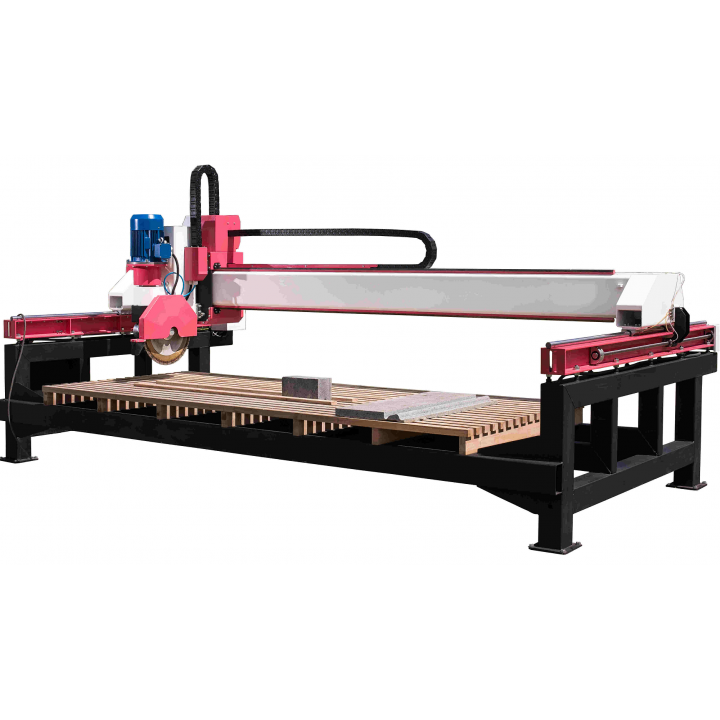

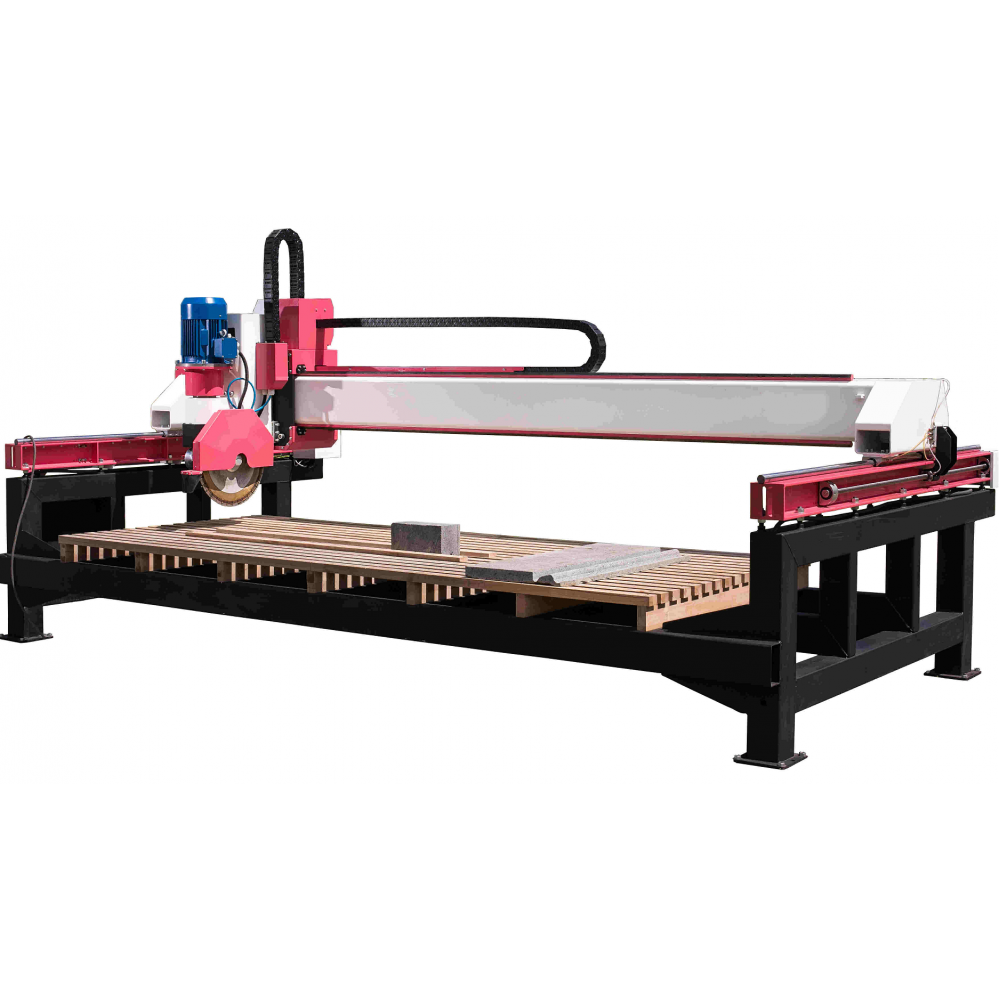

Верстат окантовочний Bridge Saw 1500 * 3500

Верстат окантовочний Bridge Saw 1500 * 3500 використовується для окантовки і розпилювання природного каменю, як в ручному так і в автоматичному режимі. Обладнаний модулем для профілювання в запрограмованої формі по прямій розміщеної паралельно осі X. Оснащений системою управління верстата PLS-4 осі (X, Y, Z, C).

Характеристики верстата:

Тип переміщення по осі-X калібрований шестигранник з роликами, зубчаста рейка, сервопривід. Швидкість переміщення по осі-X 15000 mm / хв. Хід по осі-X 3500mm.

Тип переміщення по осі-Y хромований шток, ШВП, сервопривід. Швидкість переміщення по осі-Y 3000 mm / хв. Хід по осі-Y 1500mm.

Тип переміщення по осі-Z хромований шток, ШВП, сервопривід. Швидкість переміщення по осі-Y 1500 mm / хв. Хід по осі-Z 225mm.

Тип переміщення по осі-C поворотний вал, зубчастий ремінь з пневмоцилиндром. Хід по осі-C 0-9- град.

Зона обробки верстата становить: 1500 * 3500

Мінімальний діаметр ріжучого диска: 340мм

Максимальний діаметр ріжучого диска: 530мм

Шпиндель: 7кВт

Загальні габарити: Ш 5500 * Д 2600 * 2000 мм

Вага: 2 тонни

Споживання стисненого повітря: 5-7 бар .; витрата 30-100л / хв.

Тиск води в системі: 2-4 бар.

Загальна споживана потужність: 11кВт, напруга 380 в 50 Гц.

Можливі додаткові опції за запитом:

- збільшення шпинделя до 11 кВт;

- збільшення переміщення по осі Y + 700мм. (Зона обробки 2200 Х 3500);

- верстат на фундаментах - відмова від моноблока (без столу, без дерев'яних брусків);

- верстат на фундаментах - відмова від моноблока - для подовженою версією +700 (без столу, без дерев'яних брусків);

- підйомний стіл 0/87 град., Розмір столу 2200 х 3200 мм., Вантажопідйомність 2 тони. (Включаючи автономну гідростанцію);

- підйомний стіл 0/87 град. розмір столу 2200 х 3200 мм., вантажопідйомність 2 тони. (Включаючи автономну гідростанцію) При монтажі на фундамент клієнта;

-токарная вісь 400х3000, діаметр заготовки 400мм. довжина заготовки 3000мм., асинхронний двигун, редуктор, частотний перетворювач. Максимальна довжина заготовки - 1500К

-токарная вісь 400х3000 діаметр заготовки 400мм. довжина заготовки 3000мм. сервопривід
